GIS Aufnahme der Obstbäume
im „Agendapark“ der BBS I
(Tom, Kristin, Vanessa)
Unsere Aufgabe bestand in der Aufnahme der Obstbäume
sowie weiteren topographischen Objekten.
Die Aufnahmepunkte waren vorgegeben. Folge dessen
lag unsere Messlinie zwischen diesen beiden Punkten. Unsere Hilfsmittel
die uns zur Verfügung standen waren: Messband, Fluchtstangen, Winkelprisma,
und Lot.
Um die Bäume später in eine Karte bringen
zu können, haben wir die Bäume aufgewinkelt, also die Abszissen
und Ordinaten bezogen auf die Messlinie aufgenommen.
Dazu platziert man sich grob auf der Messlinie mit Sicht nach vorne
auf das aufzunehmende Objekt und den seitlich gelegenen Fluchtstangen.

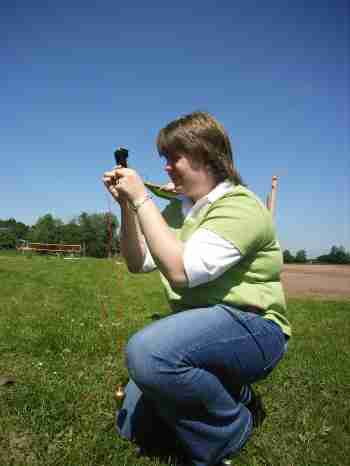

Im zweiten Schritt blickt man durch das Winkelprisma. Im oberen Spiegel
wird die linksstehende Fluchtstange sichtbar im unteren die rechte.
Um sich nun genau einfluchten zu können bewegt man sich vor oder
zurück, bis sich beide Fluchtstangen übereinander befinden.
Blickt man nun über das Prisma hinaus, sollte sich das Objekt lotrecht
in Verlängerung zu den beiden Fluchtstangen befinden. Die beiden
Fluchtstangen und das Objekt stehen jetzt exakt in einer Linie übereinander.
Jetzt kann der Punkt abgelotet und die Abszissen und Ordinaten gemessen
werden. Das gleiche Verfahren wurde auch für andere Objekte wie
Wegekanten, Zäune und Rasenkanten sowie Nutzungsartengrenzen angewendet.
Um die Messung überprüfen zu können,
haben wir auch mit bedacht auf eine Pythagorasprobe Streben gemessen.
|

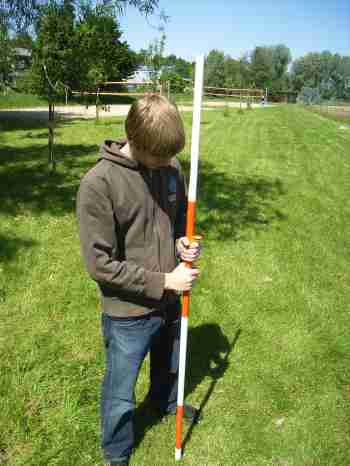

Tom fixiert
mit Hilfe eines Lattenrichters eine Fluchtstange
|
