AUFSTELLEN UND AUSRICHTEN DES NIVELLIERGERÄTES

Material

AUFSTELLEN

  1. Die Beine des Stativs so weit ausziehen, daß das Fernrohr des Nivelliergerätes sich in bequemer Beobachtungshöhe befinden wird. Die Klemmen der Stativbeine wieder festziehen.
  2. Das Stativ wird mit mäßig gespreizten Beinen aufgestellt und die Fußspitzen des Stativs in den Boden eingetreten. Der Stativkopf sollte danach möglichst horizontal stehen.
  3. Dann wird das Instrument auf das Stativ gestellt und durch Drehen der Stativhalteschraube befestigt.

HORIZONTIEREN

  1. Durch Drehen der drei Fußschrauben (1) des Gerätes, wird die Dosenlibelle genau eingespielt. Nun steht das Nivelliergerät annähernd horizontal. Eventuelle restliche Neigungen werden durch den eingebauten Kompensator aufgehoben.
  2. Vor einem hellen Hintergrund, wird nun das Fernrohrfadenkreuz durch Drehen am Okular (2) scharfgestellt.

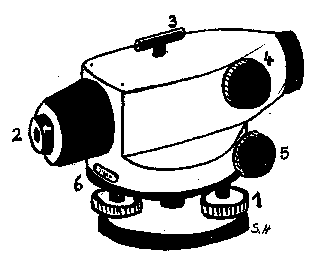

  1. Fußschrauben
  2. Okular
  3. Zielkollimator
  4. Fokussierknopf zum Scharfstellen
  5. Seitenfeintriebschraube
  6. Rändelring des Horizontalkreises
Skizze

AUSRICHTEN

  1. Das Ausrichten des Instrumentes geschieht, indem man mit Hilfe des Zielkollimators (3) die Latte anvisiert.
  2. Das Lattenbild wird bei einem Blick durchs Fernrohr mit dem Fokussierknopf (4) scharf gestellt.
  3. Dann wird das Fadenkreuz mit Hilfe der Seitenfeintriebschraube (5) genau in die Lattenmitte gedreht.
  4. Die Fokussierung ist dann einwandfrei, wenn Fadenkreuz und Lattenteilung sich auch unter verändertem Blickwinkel nicht gegeneinander verschieben.( Auge vor dem Okular hin und her bewegen.)
