Photogrammetrie
Die Photogrammetrie (Bildmessung) ist ein indirektes physikalisches Messverfahren zur
Bestimmung von Form, Größe und Lage eines Objektes
aus fotografischen Bildern. Ein Objekt wird fotografiert, die Messung
erfolgt im Bild.
![]() |
![]() |

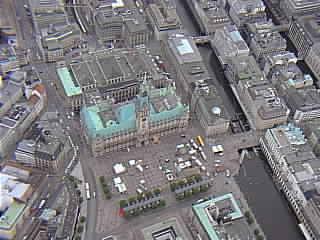

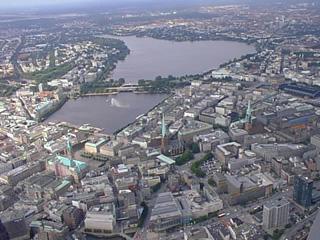

Luftbildaufnahme:
Luftbilder werden von einem Flugzeug mit einer Reihenmesskammera aufgenommen.
Häufiges Bildformat ist 23cm x 23cm.
Nur bei günstiger Jahres-, Tageszeit und Witterung ist die Befliegung möglich.
Bildmaßstab, Flughöhe, Längs- und Querüberdeckung müssen vorher festgelegt werden.
Passpunkte = identische Punkte in Luftbild und Karte

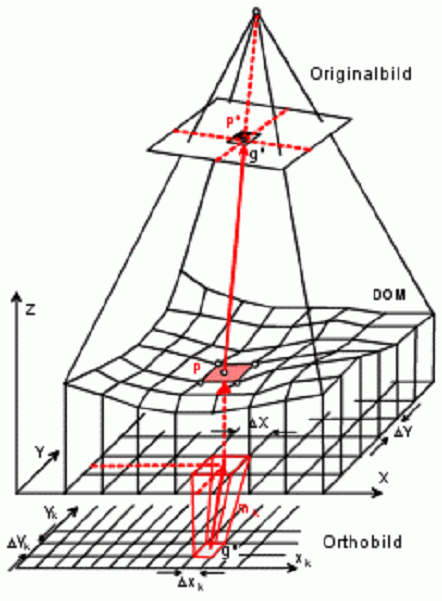

![Luftbild](luftbild.gif)
Luftbildauswertung
Es gibt 3 Auswertungsverfahren: Einzelbildentzerrung/Einzelbildauswertung, Differentialentzerrung, DoppelbildauswertungHeute wird die Auswertung digital durchgeführt.
Unterschied von Luftbild und Karte
Luftbild |
Karte |
Zentralprojektion |
Orthogonalprojektion (senkrechte Parallelprojektion) |
Strahlen gehen durch das Zentrum des Objektives |
alle Punkte in der Ebene abgelotet |
bildhafte Darstellung aller Objekte |
signaturhafte Darstellung ausgewählter Objekte |
keine Schrift |
Schrift |
verzerrt |
nicht verzerrt |
